活性炭對(duì)油煙的吸附性能，很多餐飲業(yè)油煙中包含許多致癌物質(zhì)如醛和多環(huán)芳香烴。一般用生物洗滌和催化劑來進(jìn)行烹調(diào)油煙凈化，但復(fù)雜的操作條件和昂貴的成本是其主要的缺點(diǎn)。因此，迫切需要一種簡(jiǎn)單好用的降解和處理油煙的方法?；钚蕴坑捎谄洫?dú)特的性能被廣泛應(yīng)用，良好的孔結(jié)構(gòu)和高的比表面積在在處理廢氣行業(yè)中大量使用。

　　油煙處理用活性炭是使用磷酸作為活化劑，并用微波加熱從生物質(zhì)中制得活性炭?；蛘咄ㄟ^熱解碳化，然后在氮?dú)夥障禄罨镔|(zhì)并用KOH活化來制備吸附劑。這種活性炭吸附劑可以很好地從水溶液中吸附六價(jià)鉻。

　　油煙吸附活性炭的制備和改性

　　在典型的實(shí)驗(yàn)程序中，首先用水清洗農(nóng)業(yè)廢料生物質(zhì)，然后在12°C的烤箱中干燥12小時(shí)。然后，將干燥的生物質(zhì)以1∶3的重量比加入到60%的磷酸溶液中。將混合物置于箱型電阻爐中以在10℃每分鐘的加熱速率下在500℃下碳化和活化2小時(shí)。當(dāng)其冷卻至室溫時(shí)，收集產(chǎn)物并用去離子水洗滌直至溶液的pH接近中性。然后，將產(chǎn)品干燥并存儲(chǔ)在名為活性炭0的樣品袋中。

　　改性試劑是由FeSO4·7H2O和H2O2的制備溶液，并將溶液的pH值調(diào)節(jié)至3。將活性炭-0浸入改性試劑中，并在室溫下放置過夜。將所得產(chǎn)物用去離子水洗滌至中性，并在烘箱中于50℃干燥，并將相應(yīng)的樣品稱為活性炭-1。

　　烹飪油煙中污染物的濃度測(cè)量

　　如圖1所示，在裝滿5g顆?；钚蕴康牟蓸庸艿娜肟诤统隹谔幨占?分鐘的模擬烹飪油煙樣品。采樣重復(fù)3次。取出樣品管中的顆?；钚蕴?，轉(zhuǎn)移到燒瓶中，并使用超聲儀用15mL四氯化碳洗滌5分鐘。收集清潔液并將其轉(zhuǎn)移到另一個(gè)燒瓶中(標(biāo)記為A)。用10mL四氯化碳再次洗滌顆?；钚蕴浚⑹占鍧嵰翰⑵滢D(zhuǎn)移到燒瓶A中。

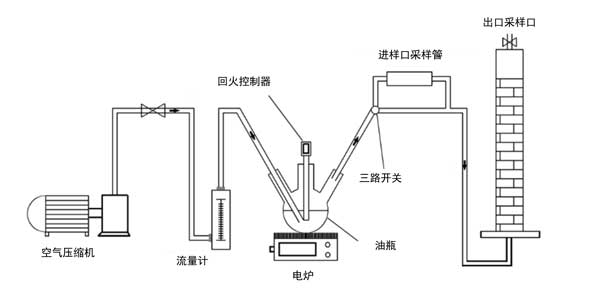

　　圖1：用生物質(zhì)，活性炭0和1處理烹飪油煙的實(shí)驗(yàn)設(shè)備示意圖。

　　實(shí)驗(yàn)后結(jié)果與分析

　　圖2顯示了生物質(zhì)、活性炭0和1對(duì)烹飪油煙的吸附穿透曲線。生物質(zhì)、活性炭0和1的滲透時(shí)間分別為0.9、2.1和4.1小時(shí)，這表明活性炭1的作用時(shí)間在被測(cè)材料中較長(zhǎng)。烹飪油煙的生物質(zhì)、活性炭0和1的吸附量。烹飪油煙的生物質(zhì)、活性炭0和1的吸附量分別為6.43、22.58和44.04mg/g，這表明活性炭1的吸附量比較大。因此，活性炭1表現(xiàn)出比活性炭0更好的吸附性能。

　　進(jìn)行了GC-MS分析，以鑒定生物質(zhì)、活性炭0和1對(duì)烹飪油煙的吸附成分。發(fā)現(xiàn)烹調(diào)油煙的主要成分是醛和取代烯烴。我們分別對(duì)八家餐館排氣醛和酮進(jìn)行了系統(tǒng)的研究，并發(fā)現(xiàn)，醛和酮(C1-C9)的濃度范圍和百分比C1-C3的比例高于40%。吸附分析表示活性炭1對(duì)所有油煙成分均表現(xiàn)出較好的吸附能力，這是由于改性試劑的影響導(dǎo)致了主要的化學(xué)吸附性能。但是，活性炭對(duì)醛的吸附能力比對(duì)取代烯烴具有更好的吸附能力。這是因?yàn)槿┗衔锸且活惥哂泻軓?qiáng)化學(xué)反應(yīng)性的揮發(fā)性有機(jī)化合物，很容易被活性炭吸附。

　　為了進(jìn)一步研究活性炭的吸附行為，通過比表面積和孔分析儀，SEM和FTIR對(duì)活性炭的形態(tài)和結(jié)構(gòu)進(jìn)行了表征?；钚蕴勘缺砻娣e和多孔結(jié)構(gòu)，與活性炭0相比，活性炭1的比表面積和孔體積減少，孔徑略有增加，這是因?yàn)橛酶男栽噭┨幚砗?，CO2的部分多孔微結(jié)構(gòu)因H2O2的氧化而坍塌了。圖3顯示活性炭的SEM圖像。大量物質(zhì)被吸附在表面或填充在活性炭1的孔中(圖3(c1-c2))，這證明了活性炭1的比表面積和孔體積的減少。

　　與活性炭-0相比活性炭-1具有更好的吸附能力，因?yàn)樗缓驶汪然?，可以與蒸煮煙氣中的羧酸和醇反應(yīng)以提高活性炭-1的吸附能力。而且，在活性炭-1的制備過程中，HO，F(xiàn)e3+，F(xiàn)e2+和H2O2等某些物質(zhì)可能殘留在活性炭的孔的表面或內(nèi)壁上。這些物質(zhì)可以氧化和分解吸附在活性炭表面的大多數(shù)油煙污染物，從而提高活性炭的吸附能力。

　　為了處理油煙我們成功研發(fā)了一款活性炭，該活性炭被磷酸活化，然后調(diào)配的試劑進(jìn)行改性，并研究了對(duì)烹飪油煙的吸附性能。結(jié)果表明，改性后的活性炭吸附效果好?；钚蕴康膬?yōu)異吸附性能是由于改性后在表面上產(chǎn)生了大量的羰基和羧基?；谙嗨频南嗳菪栽?，分析了活性炭對(duì)不同類型油煙污染物的吸附效果。發(fā)現(xiàn)對(duì)強(qiáng)極性官能團(tuán)的吸附作用遠(yuǎn)大于對(duì)弱極性基團(tuán)的吸附作用。與鐵硅酸鹽MEL沸石相比，活性炭在烹飪油煙的吸附方面也表現(xiàn)出更好的性能。
