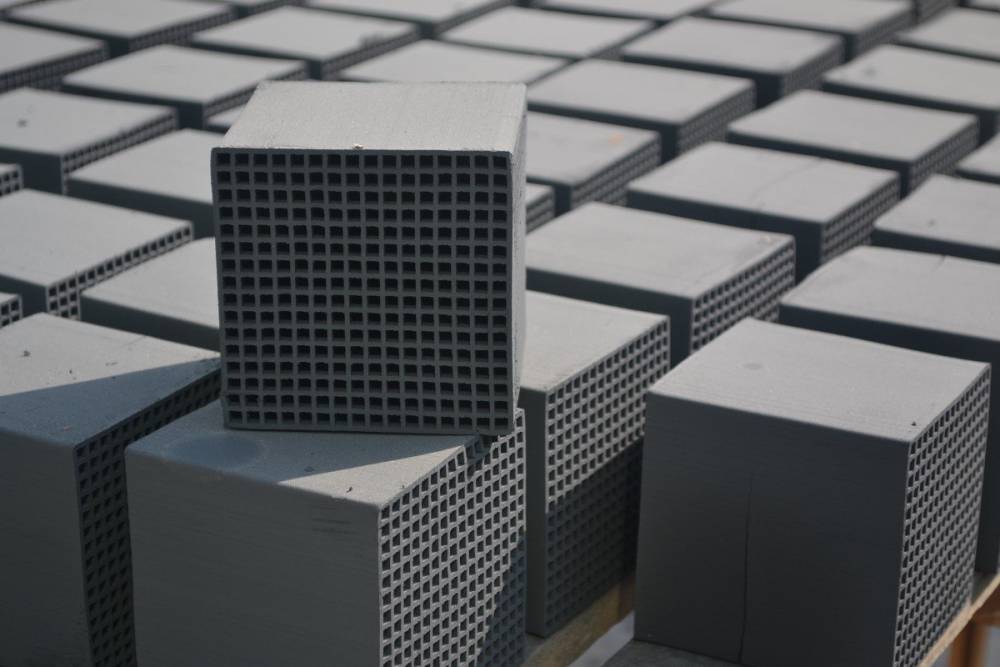

想要更好的使用蜂窩活性炭，使它發(fā)揮應(yīng)有的效果，就要多學(xué)習(xí)了解蜂窩活性炭的相關(guān)知識(shí)，正確使用和定期更換，今天嘉源活性炭小編就來為大家送福利，為大家分享這些小知識(shí)

1、煤粉配置：

褐煤或煙煤與焦煤分別破碎至≤2mm，然后按質(zhì)量比褐煤或煙煤∶焦煤=1∶0.2-0.5混合后，再研磨至74μm以下，得到混合均勻的煤粉;

2、乳化煤焦油：

一步，瀝青含量≥55%高溫煤焦油預(yù)熱至120-150 ℃;

第二步，乳化劑水溶液的配制，在水中加入高溫煤焦油質(zhì)量的2- 6%表面活性劑和高溫煤焦油質(zhì)量的0.5-2%的穩(wěn)定劑，并預(yù)熱至80-90 ℃形成乳化劑水溶液;

第三步，按質(zhì)量比為高溫煤焦油∶乳化劑水溶液=1∶0.3-0.7，在攪拌條件下，將高溫煤焦油加入乳化劑水溶液中制成乳化煤焦油;

3、可塑性煤泥的加工：

按質(zhì)量比為煤粉∶乳化煤焦油∶水∶水溶性粘合劑∶潤滑劑=34-57∶30-36∶6-29∶3-5∶2-3，將其加入捏合機(jī)中攪拌均勻，制成可塑性的煤泥;

4、練泥：

可塑性煤泥經(jīng)過真空練泥機(jī)或擠出成型機(jī)處理，使煤泥混合均勻，然后在成型機(jī)中用60至100目的絲網(wǎng)過濾除去大顆粒物質(zhì);

5、擠出成型：

練泥處理后的煤泥加入裝有蜂窩鋼模具的擠出成型機(jī)中，進(jìn)行成型，得到濕的蜂窩體;

6、干燥：

濕的蜂窩體干燥至水分低于2%;

7、炭化及活化：

以惰性氣體作為保護(hù)氣，按升溫速度3-5℃/min加熱到600-800℃，并且在此溫度下炭化2-3小時(shí);然后按升溫速度5 -15℃/min升溫到750-850℃，用水蒸氣活化3-15小時(shí)，經(jīng)過多道工藝制成煤質(zhì)蜂窩狀活性炭。
