你知道蜂窩沸石分子篩的吸附原理

2020-06-05 09:17:32

次

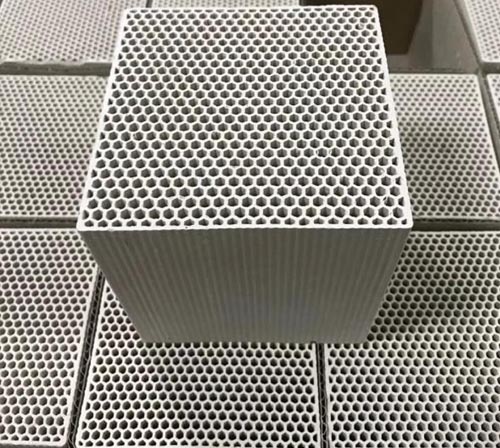

沸石蜂窩分子篩

1.擠出式分子篩蜂窩催化劑及其制備方法，其特征在于具體步驟如下：

（1）泥坯的制備將粘土、分子篩、莫來石纖維、纖維素、高溫粘結劑、潤滑劑、增塑劑和水等按照一定質量比放入混泥機中進行混煉捏泥4~8h，得到泥坯；將泥坯放入真空練泥機中進行煉泥1~4h，取出用保鮮膜包住，放入陰涼潮濕的空氣中進行陳腐20~24h，制得泥坯；

（2）蜂窩陶瓷體定型將經(jīng)過陳腐的泥坯放入擠出成型機中進行擠出，擠出壓力為23Mpa，用鉬絲切割成蜂窩陶瓷濕坯體；坯體擠出后迅速放入微波加熱條件下，于95℃~115℃條件下進行定型干燥處理、端面加工），于550～580℃條件下煅燒3～5h；

（3）蜂窩催化劑的制備 a. 將一定質量的銅鹽，鐵鹽，金屬助劑鹽及氨基甲酸銨溶于去離子水中，攪拌溶解得到活性液；b.將（2）中定型后的蜂窩陶瓷體懸置于活性液中，45～60℃，浸漬5～10min后取出，用吹掃氣體吹走表面殘留液，置于烘箱85～110℃烘干，如此反復，可進行多次浸漬，在450℃～530℃煅燒1～3h，即得到蜂窩催化劑成品。
